Productdetails:
|
| Totaal vermogen: | 47KW | Snijhoek: | 40 ° -140 ° |
|---|---|---|---|
| Verwerkingslengtebereik: | 200 mm bij 90 ° (240 mm bij 45 °) -6800 mm | Breedte van het snijden en frezen: | 150 mm |
| Snij- en freeshoogte: | 150 mm | Saagspindel: | 4 kW (2860 r/min) |
| andere, met een breedte van niet meer dan 50 mm: | 5 × 3,7 kW+1 × 4,5 kW | voedingssnelheid: | 0-200 mm/min |
| LENGTEnauwkeurigheid: | 0.2 mm | Invoerpercentage van het zaagblad: | 0-15 m/min |
1.Gebeurtenis:

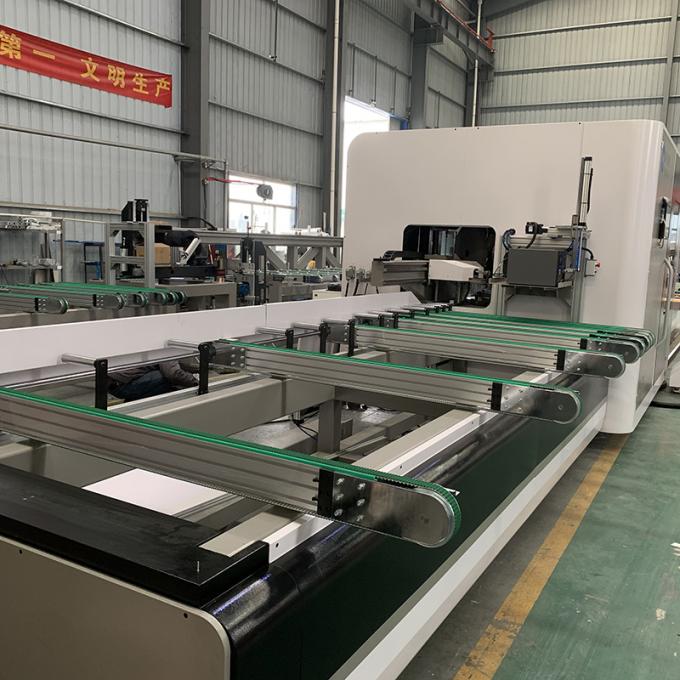

1Deze productielijn is voornamelijk gericht op het snijden, boren en frezen van gebroken brug- en raamprofielen van aluminium en van sommige industriële aluminiumprofielen.De productielijn boort en frees eerst gaten en groeven op de vier oppervlakken van het profiel, alsmede graveringsbewerking, en snijdt vervolgens het profiel in hoeken van ± 45 ° en 90 °.
2Deze productielijn bereikt de verwerking van injectie gaten, pin gaten, drainage gaten (verborgen drainage gaten), hoek bewakers, handvaten gaten, slotdozen, deur slot lichaam gaten, installatie gaten,en profielsnijden voor de deur- en raamprofielen van het systeem in één laadproces.
3.22-as snelle multi-kanaal multi-as verwerking: De onafhankelijke laserboor- en frees-snij-eenheid realiseert de achterste laserboor- en freeslijntekening,en de onafhankelijke spindel freesmachine boren en frezen eenheid realiseert de voorste laser lijn tekening en zes station snel boren en frezenDe elektrische spindelunit is volledig servo-gestuurd om vierzijdige verwerking van profielen te bereiken.en wordt aangevuld met een op maat gemaakte neigingspindelboring en frees om snel het boren en frezen van verschillende gaten en groeven te voltooien.
4De hoge precisie spindelmotor snijmachine kan met hoge efficiëntie aluminiumprofielen voor deuren en ramen in elke combinatie van hoeken van 40° tot 140° snijden.Het staartmateriaal wordt behandeld met een 90 graden hoofd uitlijningDe voorste en achterste snijposities zijn controleerbaar en er wordt gebruikgemaakt van micro-glijkoeling.
5. Ondersteuning van batchverwerking of gemengde verwerking van verschillende deur- en raamprofielen (frames, sashes, mullions en screen sashes).
6De productielijn ondersteunt data-integratie met deur- en vensterontwerpprojecten om een intelligente geconnecteerde productie te realiseren.
7. uitgerust met een barcodeprinter, wordt de materiaalidentificatie automatisch in realtime op het oppervlak van het profiel geplakt,het bereiken van procesinformatie-identificatie en het vergemakkelijken van materiaalbeheer en verbinding met bedrijfs ERP-beheerssoftware.
8Het is uitgerust met een afvalonttrekkingsapparaat, waardoor de accumulatie van afvalstoffen die de vervuiling van de locatie veroorzaken, wordt geëlimineerd en het productieomgeving verbetert.
2.Parameter:
Vermogen specificatie: driefasige vierdraad 380V/50HZ
Totaal vermogen: 47 kW
Gecomprimeerde lucht: 0,6-1,3 MPa
Snijhoek: 40 ° -140 °
Verwerkingslengte: 200 mm bij 90 ° (240 mm bij 45 °) -6800 mm
Snij- en freesbreedte: 150 mm
Snij- en freeshoogte: 150 mm
Zagenspint: 4 kW (2860 r/min)
Boor- en freesspindel: 5 × 3,7 kW+1 × 4,5 kW
Lange nauwkeurigheid: 0,2 mm
Voedingssnelheid: 0-200 mm/min
Voersnelheid van het zaagblad: 0-15 m/min.
Profielwol lengte: 1000 mm-6800 mm
Freesnelheid: 0-1500 mm/min
Laserfrees X-verwerkingsbereik: 0-350 mm
Spindelfrees X bewerkingsbereik: 0-350 mm
Lasersnij snelheid: 8000 mm/min
Specificatie van het zaagblad: Φ 550mmx4.4x3.6x30x140T
Gasverbruik: 130 l/min
Afmetingen: 16500 (lengte) x3000 (breedte) x2600 (hoogte) mm
Totaal gewicht van de machine: 8000 kg

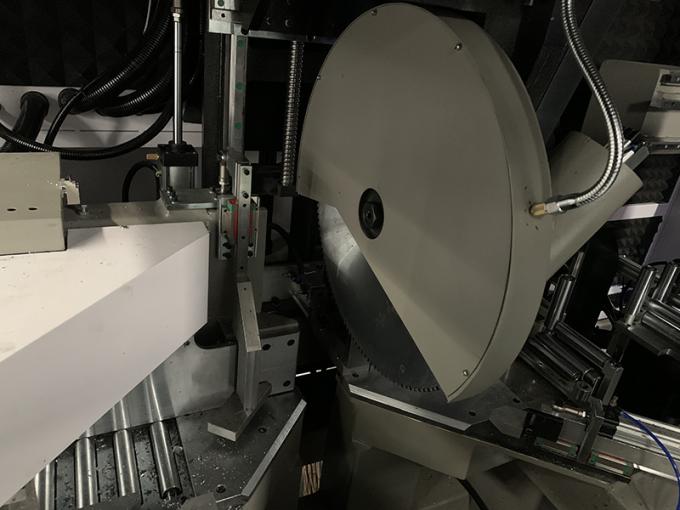

Lang verwerkingsduur zaagblad van harde legering
De hoge precisie van de spindel en het zaagblad zorgt voor de kwaliteit van het snijden en kan elke snijhoek van 40° -140° bereiken.

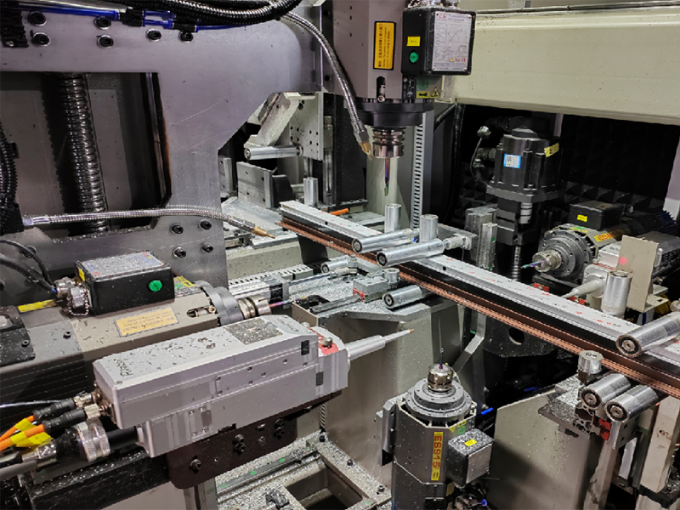

Eenheid met vier boor- en freesspindels
In één bewerking kunnen verschillende openingen in deur- en vensterprofielen worden verwerkt, waaronder kleefgaten, nagelgaten, drainagegaten, handvatgaten, sluitdozen, deursloten,en installatie gaten.
CNC-voersysteem
De voedings- en ontladingssystemen zijn volledig servogestuurd, snel en nauwkeurig.
Intelligent klemsysteem
De robotarm kan profielen stevig vastpakken vanuit elke hoek van 0 tot 360 graden en voldoet aan de klem- en voedingsvereisten van verschillende profielen.
