Productdetails:
|
| Tool tijdschrift: | 6 gereedschappen of 5 gereedschappen + een zaagblad | Spindel taps toelopend gat: | ISO-30 |
|---|---|---|---|
| Werkgrootte: | 150*150mm | Werkduur: | 3200 mm |

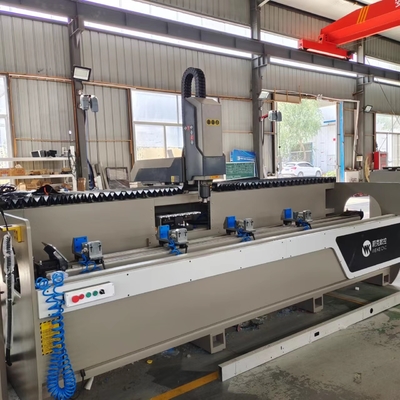

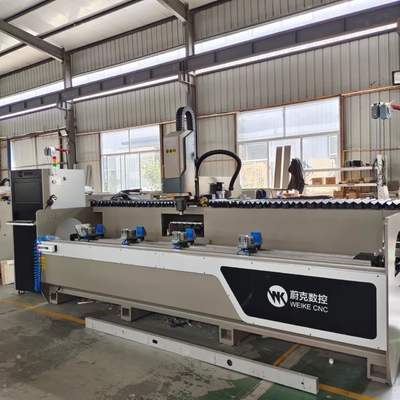

WSZH-CNC-3200 3-assig CNC-bewerkingscentrum met mogelijkheden die elk bewerkingscentrum voor de deuren- en ramenindustrie zou moeten hebben.Deze machine is uitgerust met een draaitafel en 6 stevige klemmen voor het hanteren van aluminium en PVC profielen. Ontworpen om volledig te voldoen aan de behoeften van de venster- en deurindustrie. Een werkruimte van 150 * 150 mm maakt het mogelijk om profielen tot 3,2 meter te hanteren. De werktafel kan van +90 ° tot -90 ° worden gedraaid.Centrale 6-positie gereedschapsschakelaar bevat zowel schijf snijmachines en gereedschappen. CNC-interface is eenvoudig en intuïtief Het is een perfecte CNC-machine voor de ramenmakers die hun werk gemakkelijker en productiever willen maken
1. Equipment kenmerken
1Het is geschikt voor de verwerking van industriële aluminium profielen, ronde gaten, slotgaten, sleutelgaten, speciaal gevormde gaten, enz. van aluminium profielen voor deuren en ramen en gordijnwanden,alsmede frezenDe in deze lijst vermelde producten zijn bedoeld voor de vervaardiging van aluminiumprofielen.
2De spindel is gebaseerd op de uit Italië ingevoerde luchtgekoelde elektrische spindel met een vermogen van 9 kW en een maximale toerental van 24000 t/min.Het aftappen van de Duitse L+B high-end encoder is stabiel en betrouwbaar, met goede veiligheid, hoge betrouwbaarheid, hoge freesnelheid, hoge productie-efficiëntie en hoge verwerkingsdoeltreffendheid.
3Het Duitse industriële CNC-systeem is uitgerust met professionele CAD-CAM-programmeringssoftware en de CAD-tekening kan gemakkelijk en gemakkelijk in het systeem worden ingevoerd.
4. De aandrijvingsservomotor gebruikt de Japanse YASIKAWA (Yaskawa) servomotor, die gegarandeerd echt is, met hoge snelheid, nauwkeurige positionering, zelfadaptieve rigiditeitsregeling van de romp,en laag lawaai.
5. De werktafel wordt 180°, -90° ¥0° ¥+90° gedraaid en het profiel kan aan drie zijden worden verwerkt door één klem.diep gat verwerking kan worden gerealiseerd door het draaien van de werktafel, wat de efficiëntie verbetert, goede kwaliteit.
6De smeereenheid heeft een automatisch smeersysteem, dat op een precieze tijd wordt gesmeerd en de smeerfunctie van de onderdelen van de apparatuur stabiel houdt.
| Productparameter | |
| Gereedschapsmagazin | 6 Freesboorstukken |
| Tabelstructuur | Zware gelaste machine met een special voor het vastklemmen van aluminiumprofielen |
| Werkgrootte | X/Y/Z> 3200*400*300 mm |
| Maximale snelheid | 24000/min |
| X-as snelheid | 60M/min |
| De snelheid op de Y-as | 40M/min |
| Z-as snelheid | 40M/min |
| Controlesysteem | Duitsland HANS PA industrieel CNC-systeem is uitgerust met professionele CAD-CAM-programmeers |
| Glijsysteem | Automatische smeerpomp |
| Instelling van gereedschap | Automatische inrichting van gereedschap |
| Elektrische onderdelen | Franse Schneider AC contactor, Taiwan Airtac elektromagnetische klep |
| Werkspanning | 380V 3Ph 50Hz |
| Grootte | 4000*1600*2600 mm |
| Gewicht | 2100 kg (meer of minder) |
| Functie van de machine |
Eind frezen, gaten sluiten, waterluiken, installatie gaten... Automatische gereedschapswisselaar Automatische gereedschapsinstelling |
2.Mechanische details en nawerkingsmonsters
1. LCD-operator scherm
CAM-software voor programmering; functie van afstandsbediening. Kan aansluiten op vensterdeursoftware zoals Klaes etc.
2Spindel:
9 kW Italië Olispeed
3Werktafel
De werktafel kan 180 graden worden gedraaid en één klem kan aan drie kanten een hoge verwerkingsefficiëntie bereiken.

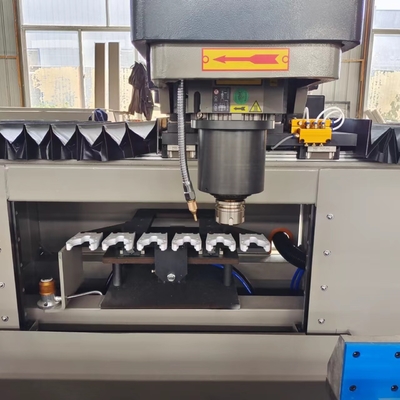

4.Tool magazine
6 gereedschappen, automatisch kan worden vervangen.
5.Na het werkmonster
3.Andere produkten
4Onze diensten
1- Bied gratis training als het om fabrieksonderzoek gaat.
2Indien ingenieur nodig is, gaat hij naar een overzeese opleiding: de klant kan zich vervoer en accommodatie veroorloven, ingenieursalaris is 100USD/Dag.
Vanwege Covid-19 bieden wij:
1. Voor levering: machine bedieningshandleiding, programma software gebruikershandleiding en Engelse video's.
2Voor levering: Face to face video training online tussen uw operator en onze ingenieur.
3. Na levering: zal video gilde u hoe te installeren en aan te passen machine. Ook kunnen we online uw machine te controleren om u te laten zien hoe te werken.
Een handleiding voor het gebruik van de machine zal worden verstrekt
Er zal een video van het gebruik van de machine worden verstrekt.
5Verpakking
1Er zit plastic film in.
2Onder de apparatuur is de ijzeren bak bevestigd, of kies houten doos verpakking
3. Kan ook worden gebaseerd op de behoeften van de klant voor het verpakken QingDao Port
6Nog vragen?
1Waarom heet het 3-assig bewerkingscentrum?Wat zijn de functies?
2Wat zijn de voordelen van 3 assen?
3Zijn er trainingsinstructies?
4Hoe lang is degarantie?
5Kan het aangepast worden volgens mijn behoeften?
6Welk merk zijn de accessoires?
Als u ook deze vragen heeft, kunt u contact met mij opnemen voor meer informatie.
