Productdetails:
|
| Werkgrootte: | X/Y/Z> 6500*400*300mm | Rotatiebereik van de C-as: | ±90° |
|---|---|---|---|
| Capaciteit van het gereedschapsmagazin: | 12 | Spindelvermogen: | 9 kW |

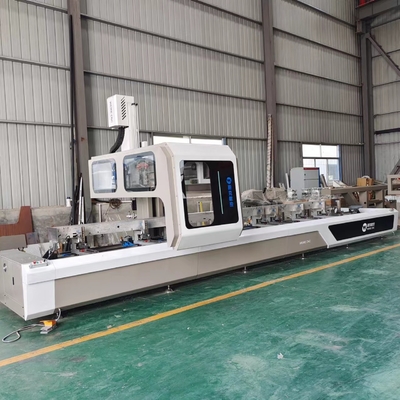

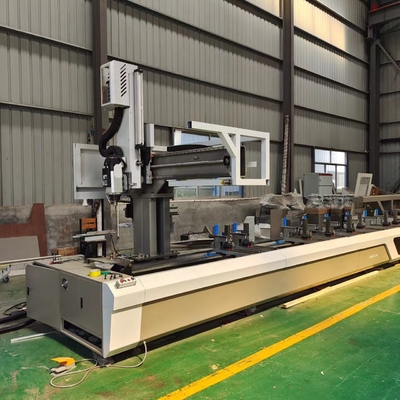

Het CNC-bewerkingscentrum met 4 assen.Het is een Gantry Frame bewerkingscentrum met 4-assige freesmotor van 9 kW met gereedschap torentje van 12 plaatsen.molen en zaag.
De Commissie heeft de Commissie verzocht de volgende informatie te verstrekken:
1. Equipment kenmerken
● De machine kan de klemming van grondstoffen tegelijkertijd realiseren, en volgens de verwerkingsbehoeften kan het het snijden, het frezen van het eindgezicht tenon, het frezen van de sleutelhole slot, het lopen trog,luchtdrukbalansgat, installatie gat en andere multi-proces verwerking om te voldoen aan de eisen van klanten voor deuren, ramen, gordijnwanden en zon kamers. , Persoonlijke aanpassing van industriële aluminiumprofielen.Voor een verscheidenheid aan aluminium, koper, PVC, industriële profielen en andere complexe onderdelen verwerking.
● De machine is uitgerust met een industrieel numeriek besturingssysteem, een speciale CAD-CAM-bewerkingssoftware voor een driedimensionaal modellendisplay, automatische werktuiginstelling,die het reispad kan optimaliseren. Het kan continu automatisch frezen van verschillende specificaties en afmetingen van profielen voltooien, met krachtige functies. CAD tekeningen kunnen worden ingevoerd in het systeem voor handig en eenvoudig,en kan gelijkwaardig zijn aan binnenlandse en buitenlandse deuren, ramen en gordijnmuursysteemsoftware.
● Het is geschikt voor het verwerken van complexe onderdelen, zoals diverse aluminium-, koper-, PVC-, industriële profielen, gordijnmuren en zonnekamers.
● De eenarmingsstructuur met bewegende balk en bewegende kolom wordt aangenomen, waardoor de werking stabieler wordt en de bewerkingsstijfheid van de werktuigmachine wordt verbeterd.
● Er worden hoogwaardige busservo-motoren, kogelschroeven, lineaire leidingen en lagers gebruikt om ervoor te zorgen dat de apparatuur een hoge verwerkingsnauwkeurigheid, hoge stabiliteit en betrouwbaarheid heeft.De voedingsbeweging is vooraf uitgerekt om de stabiliteit van de bewerkingsnauwkeurigheid te waarborgen.
| Productparameter | |
| Gereedschapsmagazin | 12 Fressboorstukken |
| Tabelstructuur | Zware gelaste machine met een special voor het vastklemmen van aluminiumprofielen |
| Werkgrootte | X/Y/Z> 6500*400*300 mm |
| Maximale snelheid | 24000/min |
| Verwerkingslengte | 6500 mm |
| Verwerkingsbreedte | 400 mm |
| Verwerkingshoogte | 300 mm |
| Controlesysteem | Duitsland HANS PA industrieel CNC-systeem is uitgerust met professionele CAD-CAM-programmeers |
| Glijsysteem | Automatische smeerpomp |
| Instelling van gereedschap | Automatische inrichting van gereedschap |
| Elektrische onderdelen | Franse Schneider AC contactor, Taiwan Airtac elektromagnetische klep |
| Werkspanning | 380V 3Ph 50Hz |
| Grootte | 9500*2500*2800 mm |
| Gewicht | 4500 kg (meer of minder) |
| Functie van de machine |
Eind frezen, gaten sluiten, waterluiken, installatie gaten... Automatische gereedschapswisselaar Automatische gereedschapsinstelling |
2.Mechanische details en nawerkingsmonsters
1.Controleur:
Duitsland HANS PA CNC-systeem
Match CAM programmeringssoftware speciaal voor aluminium profiel gebied
2.Spindel:
Italië Olispeed snelle freeskop is luchtgekoeld, werkt met 9 kW 24.000 rpm

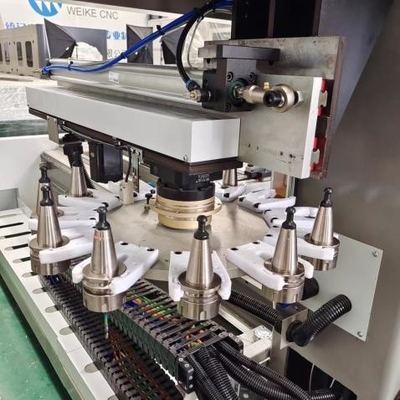

3.Gereedschapsblad
ISO30 gereedschapsholder en heeft 12 gereedschapswisselmagazines
4.met een gewicht van niet meer dan 50 kg
Ontworpen klemmen met een octrooi kunnen zich aanpassen aan verschillende breedte- en hoogteprofielen.
5.Gatenmonster na het werk
3.Andere produkten
4Onze diensten
1- Bied gratis training als het om fabrieksonderzoek gaat.
2Indien ingenieur nodig is, gaat hij naar een overzeese opleiding: de klant kan zich vervoer en accommodatie veroorloven, ingenieursalaris is 100USD/Dag.
Vanwege Covid-19 bieden wij:
1. Voor levering: machine bedieningshandleiding, programma software gebruikershandleiding en Engelse video's.
2Voor levering: Face to face video training online tussen uw operator en onze ingenieur.
3. Na levering: zal video gilde u hoe te installeren en aan te passen machine. Ook kunnen we online uw machine te controleren om u te laten zien hoe te werken.
Een handleiding voor het gebruik van de machine zal worden verstrekt
Er zal een video van het gebruik van de machine worden verstrekt.
5Verpakking
1Er zit plastic film in.
2Onder de apparatuur is de ijzeren bak bevestigd, of kies houten doos verpakking
3. Kan ook worden gebaseerd op de behoeften van de klant voor het verpakken QingDao Port
6Nog vragen?
1Waarom heet het een 4-assig bewerkingscentrum?Wat zijn de functies?
2Wat zijn de voordelen van 4 assen over 3 assen?
3Zijn er trainingsinstructies?
4Hoe lang is degarantie?
5Kunnen de 4 assen worden aangepast aan mijn behoeften?
6Welk merk zijn de accessoires?
Als u ook deze vragen heeft, kunt u contact met mij opnemen voor meer informatie.
