3+1 Axis CNC-bewerkingscentrum

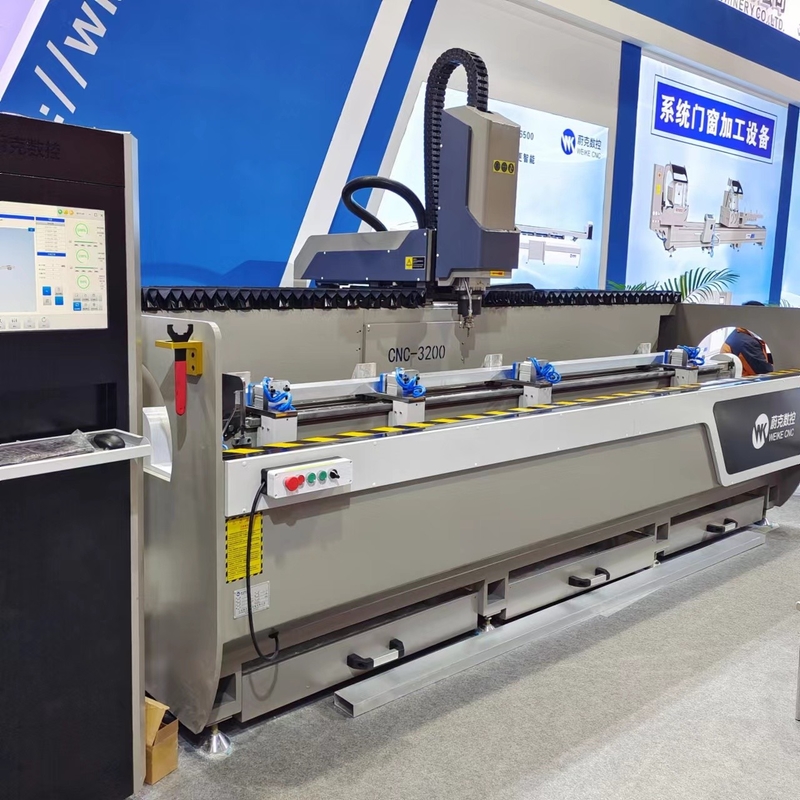

                  3200 mm/3000 mm ATC Aluminiumprofiel CNC-bewerkingscentrum

Werkcentrum voor profielen van metalen elementen met 3 gecontroleerde, volledig automatische beheersing van de bewerkingen: boren, kanten, knopen, groeven, inhakken, zaagfrezen, enz.

1. Hoofdkenmerk voor aluminiumboorfreesmachines

● het is geschikt voor het proces van bolvormige gaten, slotgaten, sleutelgaten, speciaal gevormde gaten van zakelijke aluminium profielen, deuren verbinden afgeleide ramen,profielen van aluminiumlegeringen voor gordijnwanden, en aluminiumprofiel frezen, kamperen, vlakgraveren en andere processen.


● de meeste schacht gebruikt een Italiaanse koel hoofdschacht met een kracht van 9 kW en een rotatiesnelheid van 24000 omwentelingen/min.

● Uitgerust met een geschoolde computercode voor het programmeren van CAD-CAM voor industriële numerieke beheersystemen, zal het worden verbonden met binnenlandse en buitenlandse deur- en raammuursoftware en ERP,Import van CAD-grafieken, krachtige functies, eenvoudige werking en hoge sterkte.

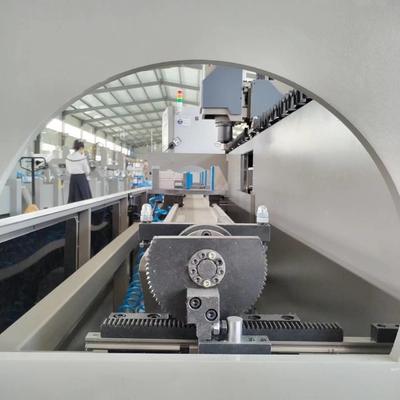

● De tafel wordt 180°, -90°~0°~+90° gedraaid, het profiel wordt tegelijkertijd aan 3 zijden verwerkt.De verwerking van diepe gaten zal worden voltooid door de werktafel te draaien om de efficiëntie en de redelijke kwaliteit te verbeteren.. .

● de kwaliteit van het 6-bit/8-bit gereedschapsmagazin kan continu en ononderbroken bewerken.

● Het maakt gebruik van een automatisch kwik-olievoorzieningssysteem en de snijmachine heeft een door het systeem bediende spuitkoeling.

● De belangrijkste onderdelen van de werktuigmachine zijn van staal en zijn allemaal door trillingsveroudering en stressverlichting behandeld.

Standaard kenmerken en uitrusting:

• Werklengten X-as 3 m (118 inch) Optioneel
• Vervoer Y-as 300 mm (11,81 inch)
• Spindel snelheid 24 000 t/min.
• Spindelmotor 9 kW
• Werktuighouder ER32
• Uitgerust met luchtklemmen
• Automatisch smeersysteem voor de wegluis
• Systeem voor het smeren van mist
• Mitsubishi Servo-aandrijvingen/motoren
• X-, Y- en Z-assen zijn servo-gestuurd- Ik weet het niet.

Facultatieve apparatuur

• Automatische bewegende bevestiging

• Optionele lengte op de X-as kan werken met 2500mm 3200mm 5500mm 6000mm etc.

• Barcode-lezer

2. Specificatie en Parameter

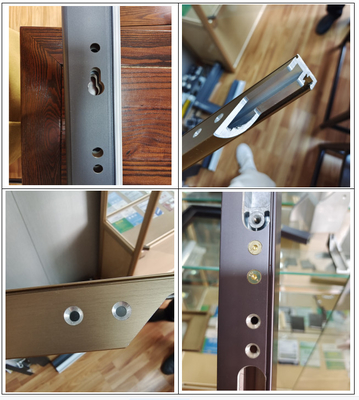

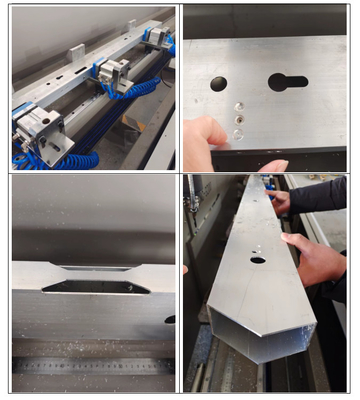

3.Proefgaten na bewerking:

Q1: Hoe werkt u met het aluminiumbewerkingscentrum?

V2: Hoe stel ik de startpositie van XYZ in?

Q3: Hoe kan ik het aluminiumbewerkingscentrum aanpassen nadat ik de machine heb gekregen?

V4: Hoe werkt het aluminiumbewerkingscentrum?

Antwoorden: Pls contact met mij voor details, zal u gedetailleerde video's voor aluminium cnc machining center.
